Назначение
Легкий в использовании прибор для измерения глубины поверхностных трещин в металлах. Предоставляет возможность оценить распространение, ориентацию или угол наклона трещины для принятия решения о возможности восстановления детали, а также контролировать увеличение трещины во время эксплуатации.
Преимущества RMG
С использованием переменного тока измерение получило преимущество поверхностного эффекта. Ток протекает вблизи поверхности и это ведет к возникновению контура трещины большой величины. Дополнительное преимущество: Ввиду того, что используется малый импульсный ток, при достижении требуемого результата появляется возможность избежать окалины на местах контакта на объекте контроля.

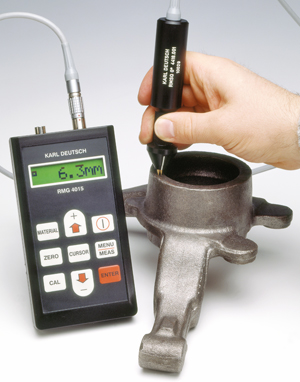

Малогабаритное, работающее на батареях, портативное устройство сочетает в себе генерацию тока, методику измерения и микропроцессорную оценку и может легко использоваться на любых рабочих площадках. RMG оптимизирован для работы со сталью, железом и аустенитными материалами. Градуировка по конкретному материалу адаптирует прибор для определения электрических и магнитных свойств. Для этих целей RMG предлагает различные методы градуировки: В самом простом случае достаточно провести сравнительное измерение на месте без трещин на объекте контроля. Более высокая точность достигается путем сравнительного измерения на канавочном эталоне с глубиной близкой к предполагаемой глубине трещины. Многократная градуировка на канавочных эталонах различных глубин, покрывающих весь диапазон измерения, ведет к наилучшему результату.
Толщиномер RMG 4015 также можно использовать для медных, латунных, алюминиевых и других металлических материалов (однако диапазон измерения и точность может понизиться).
Метод измерений
В RMG используется метод падения напряжения переменного тока: по двум электродам, расположенных слева и справа от трещины, по объекту контроля пропускают постоянный по величине переменный ток. Падение напряжения между двумя дополнительными электродами, расположенными с лева и справа по отношению к трещине, пропорционально глубине трещин. Условия для достоверного измерения: электрические и магнитные свойства материала вокруг трещины достаточно однородны. Ширина трещины почти не влияет на результат измерения. Для измерения глубины наклонной трещины частота переменного тока автоматически снижается для того, чтобы электрический ток покрывал большую площадь объекта контроля. В зависимости от положения внешнего электрода (расположенного либо слева либо справа по отношению к трещине) возникают разные падения напряжения, которые используются для вычисления угла.
Основные характеристики:
диапазон измерения 0 - 99,9 мм по черным металлам, 0 - 12 мм по меди, алюминию, бронзе
масса 225 г
питание 2 батарейки АА
точность 3-15% зависит от материала и глубины трещины
рабочая температура 0 - 45 С
память на 3850 считываний
в комплект входят: электронный блок, 3 зонда, эталон
