Технические данные

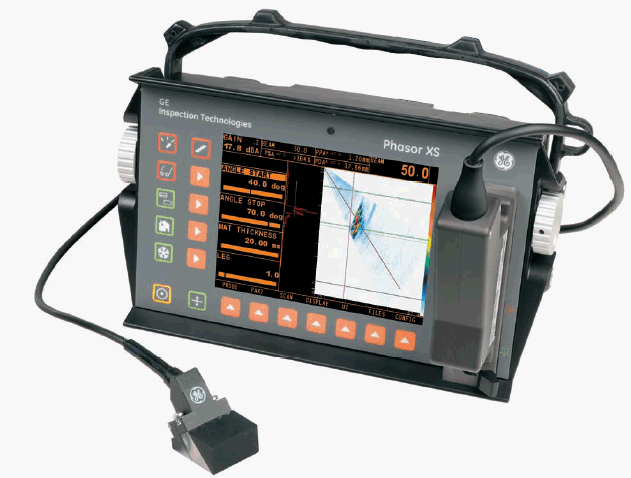

Ультразвуковой дефектоскоп Phasor XS

Phasor XS использует технологию, основанную на использовании фазированной решетки, на новом уровне и делает ее более доступной. Это портативное и прочное устройство сочетает в себе фазированную решетку и обычный, отвечающий принятым стандартам, ультразвуковой дефектоскоп. Устройство отличается простотой, удобством эксплуатации и практичностью.

Характеристики

Фазированная решетка, объединенная со стандартным ультразвуковым дефектоскопом.
Масса дефектоскопа – менее 4 кг.
Электронное управление углами расхождения пучка, фокусировкой и размером.
Одновременное диагностирование несколькими пусками из одной точки.
Полноцветный секторный дисплей реального времени с выбором одномерного сканирования.
Прочный корпус (пыле- и влагозащищенный), способный выдержать нагрузки при работе в полевых условиях.
Хранение изображений участков и одномерного сканирования.
Совместим с 8-, 16-, 32-, и 64-элементными преобразователями-решетками.
Встроенный калькулятор времени задержки.
Перенос изображений на карту формата SD .

Технические данные

Внутренняя память	для сохранения файлов настроек
Дополнительная память	SD карта, 512MB для сохранения отчетов и файлов настроек
формат	JPEG ~80 KB/изображение
Масса	3.8 кг с батареей
Размеры	282 мм x 171 мм x 159 мм
Питание	Li Ion - 356P, время непрерывной работы, 6 ч, внешняя подзарядка или от сети
Разъемы для ПЭП	Традиционный УЗД - 00 Lemo/BNC (через адаптор) - ФР (УЗД на фазированных решетках) - ZIF
VGA вывод	есть
Язык меню	английский, немецкий, французский, испанский
Индикатор	диагональ165 мм, разрешающая способность 640 x 480 точек

УЗ характеристики		Традиционный	С фазированной решеткой
Генератор		Пиковый сигнал	Прямоугольный сигнал
Частота следования		15 ... 2000 Гц	15 ... 7680 Гц
Напряжение на выходе		макс. 300 В	± 25 ... ± 75 В (1 В шаг)
Задержка импульса		< 15 нс	< 15 нс
Демпфирование		50 или 1000 Oм (на выбор)
Частотный диапазон		0,3 ...15 Mгц (1.0, 2.0, 2.25, 4.0, 5.0, 10 и 15 MГц)	1 – 10 МГц (2.25, 4.0, 5.0 MГц)
Представление		Положительная и отрицательная полуволна, полная и РЧ	Положительная и отрицательная полуволна, полная и РЧ
Аналоговое усиление		0 ...110 дБ	0 ... 40 дБ
Цифровое усиление			0 .. 53.9 дБ
Фокальный закон			Настраиваемый - 128 макс
Физический ПЭП			1 ... 64
Виртуальный ПЭП			1 ...16
Кол-во циклов			1 ... 128
Скорость ультразвука		1000 ... 16000 м/с	1000 ... 16000 м/с
Диапазон калибровки (продольные, по стали) (поперечные по стали)		минимальный 0 -14 мм 0 - 7.5 мм	минимальный 0 - 7.6 мм 0 - 4.2 мм
Диапазон калибровки (продольные, по стали) (поперечные по стали)		максимальный 0 - 14060 мм 0 - 7626 мм	максимальный 0 - 1073 мм 0 - 1073 мм
Отсечка		0 ...80%	0 ... 80%
ВРЧ		15 точек @ 6 дБ/мкс	15 точек @ 6 дБ/мкс
Стробы		A и B	A, B и IF
Высота строба		5 .. 95%	5 ... 95%
Начало строба		0 мм	0 мм
Ширина строба		1 мм	1 мм
Режимы оценки		по фронту /по пику	по фронту /по пику
Тип развертки		А-развертка	А-развертка, В-развертка, линейная и секторная
Температура рабочая	0°C ... +50°C
